CADMAC<span class="reg">&reg;</span>-NEX

安心の板金専用CAD/CAM

長年、板金専用CAD/CAMを開発し続けたノウハウとお客様のニーズを取り入れ、『日本のものづくり』ために完成させたCADMAC<span class="reg">&reg;</span>-NEX

CADMAC®-NEXとは? About CADMAC®-NEX

シンプルで高機能を融合させた、板金専用オリジナルCAD/CAMシステムです。
板金に特化しているシステムですので、板金加工に適した展開図作成ができます。
板金CADで定番の面出し・面合成・断面展開などの展開手法、さらに三面図からの展開機能を使用することで、展開図作成の時間短縮を可能にします。

3つのスペック

CADMAC®-NEXには、お客様の仕事内容に合わせた3つのスペックがございます。

※各Specに別途で+n(ネスティング機能)を追加できます。

SpecA 最新テクノロジーを集結したハイエンドスペック

最新テクノロジーにより、今までにないCADMAC®を実現した最高峰モデルです。
CADMAC®-NEXの機能をフルに使いたい方や、上級者にオススメです。

搭載機能

  • ・新規部品データや今までに作成した部品データで組図設計ができる3D組図
  • ・部品パーツ同士の嵌合(かんごう)/干渉がチェックできる3Dモデル変形
  • ・組図単位で部品データをプロジェクト管理できるパーツマネージャー
  • ・3Dデータの一括自動展開
  •

NEX 3D

複数の材質・板厚を同一画面で作成できる板金用3D CAD

様々な材質・板厚を同一画面で設計できます。実際の製品に近いリアルな立体を表示し作業することが可能です。NEX 3Dの三面図・展開CAD・3D編集はすべて強化されており、今までにない設計・作図・編集を実現可能としました。

組図編集

複数のパーツを同じ3D画面で組み上げ可能

複数のパーツを同じ3D画面で組図作成できます。また、CADMAC®-Evolutionとデータ互換が取れているので、既存データをそのまま使用できます。
※新規作成または既存データのバラ図を『オブジェクト回転』『パーツ管理』などのコマンドを使い、3D画面上で組み上げます。

図面化

三面図やアイソメ図はもちろん、五面図・六面図も簡単作成

作成した展開図や組図、外部取込した3次元データを容易に3面図/5面図/6図面にできます。

3D外部取込

IGESと3D STEPさらにPARASOLIDの3形式の取込が可能

『全自動一括処理』機能により、面作成から展開図作成までの一連の処理を自動化することで、作業時間の大幅な短縮を実現。また、組図(アセンブリデータ)にも対応しています。
※PARASOLID読込は別途費用が必要です。

パーツマネージャー

組図と部品を一括管理する専用ツール

組図と各部品情報を一つのプロジェクトとして扱えます。そのプロジェクトの編集や保存を視覚的に管理できます。

SpecB 板金用CAD/CAMのスタンダードスペック

長年、板金専用CAD/CAMを開発し続けたノウハウとお客様のニーズを取り入れ、「日本のものづくり」のために完成させたCADMAC®-NEXの中心モデルです。強力な展開機能により、難しい部品を容易にこなすことができます。

搭載機能

  • ・三面図を利用した3D展開
  • ・3D形状を直接編集するモデル変形機能
  • ・様々なパターンに合わせた豊富な3D展開ツール
  • ・シンプルかつ素早く図面展開をこなす2D展開機能
  •

※導入後「Spec-A」にアップグレードすることが可能です。

三面図CAD

製品に合わせた展開が可能

DXFデータや紙図面をもとに作図した三面図で立体を生成し展開図を作ることができます。また立体図を任意の位置で切断・分割することや、3D面出しを使用することで、容易に3次元上で作図することができます。

3D編集

3D画面で直接編集できる

○突き合わせ・重ね合わせ
面と面の干渉部分を両引き、片引きなどで編集できます。

○フィレット
立体図のコーナー部分をR面取りできます。

○スイープ図形
3面図上で断面と経路を指示し複数の面と曲げ線を一括で作成できます。

○3D面出し
長さ・角度を直接指定またはピック指定できます。複数面を同時に作成することも可能です。

○3D複写
軸や角度を基準に3D上で面を複写できます。

トリミング

立体図形を三面図上でカットできる便利機能

○立体トリミング
穴形状や分割など製品に合わせて指定できる汎用性の高いコマンドです。

○投影
穴を開ける専用コマンドです。

○パーツトリミング
2つの立体形状を指示することによりトリミングする機能です。

○3D要素投影
角度のついた面の穴を別の面に投影します。ボルト穴を作成するのに便利な機能です。

円すい面作成

3タイプの円すい面作成がさまざまな場面に活躍

○三面図指示
三面図から直接円すい面を作成できます。

○立体図指示
立体形状を直接操作して作成できます。

○3D軸指示
中心軸作図でパイプ形状を作成できます。

矢視図

指定した面から三面図、三面図から立体の方向を変えます

○方向合わせ-三面図
三面図から立体を回転させます。

○方向合わせ-立体
立体から三面図を作成します。

3Dエルボ展開

エルボ展開はこれで決まり

エルボ作成の専用ツールです。経路とサイズ指定で容易にエルボ形状を作成できます。

SpecC シンプルかつ高機能を融合させたライトスペック

CADMAC®-NEXの一番ライトな入門モデルです。基本機能から最新テクノロジーまで、十分な機能が搭載されています。

搭載機能

  • ・二次元をベースにした扱いやすいCADに『作図ツール』や『各種展開ツール』をプラス
  • ・作成した展開図を3次元表示で確認
  • ・様々な加工機に対応してきた柔軟なCAM
  • ・板金図面管理に適した信頼性の高いファイル管理システム

※導入後「Spec-A」「Spec-B」にアップグレードすることが可能です。

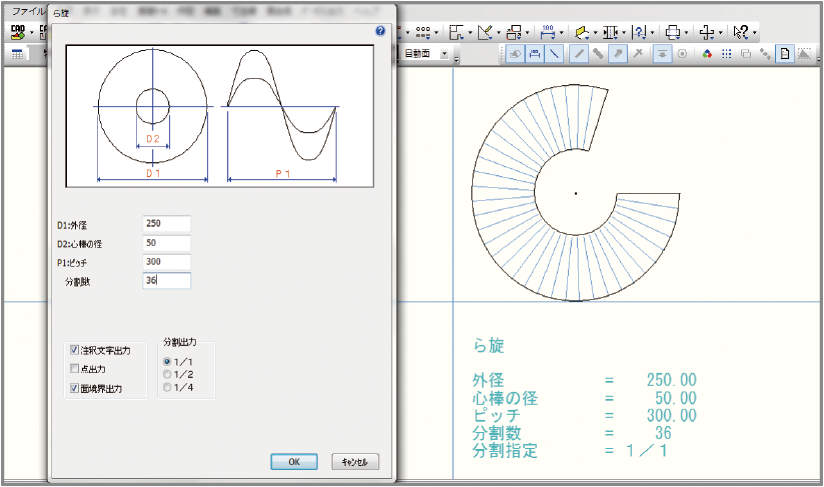

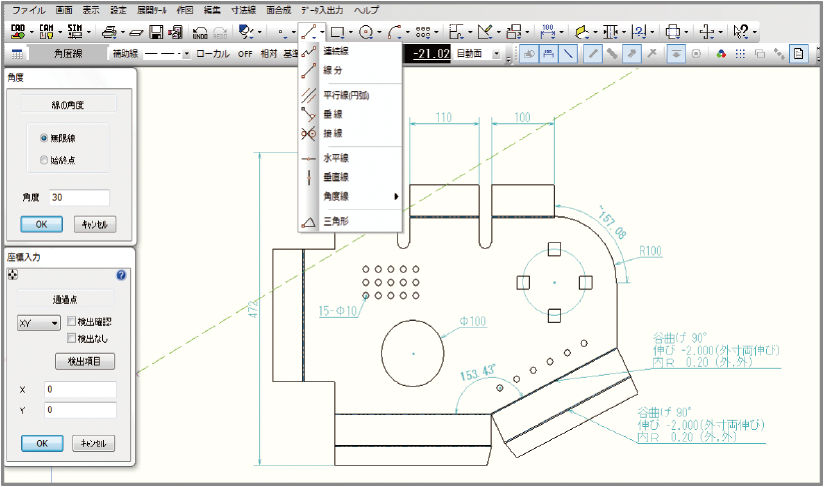

展開CAD

高機能で扱いやすさを追求してきた板金専用CAD

板金展開に必要な『面出し』『面合成』『断面展開』など基本機能から『マクロ図形登録』『図形置換』の便利機能、また見積り計算に便利な『面積計算』や『DXF一括取込』などの付加機能まで多数搭載してます。さらにオペレーターの負担を軽減するアイコンカスタマイズ、ショートカット機能から表示文字サイズ変更のユーザ補助機能も充実してます。

編集機能

豊富な編集機能でオペレーターをサポートします

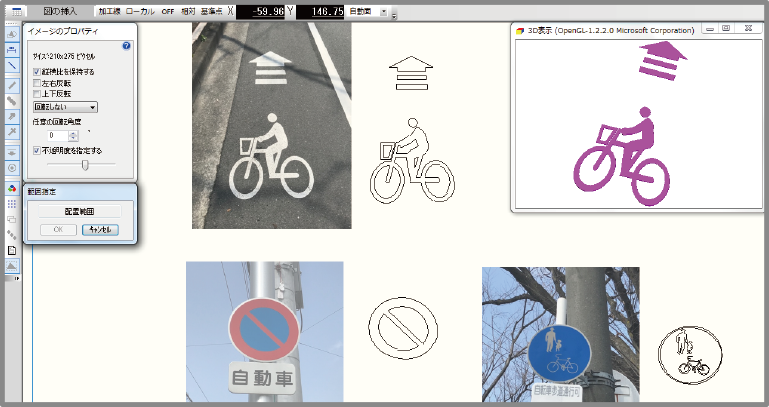

看板制作に便利な『変形コマンド』『テンプレート』や『文字ベクトル化』一度作成した展開図の展開長もコマンド一つで変更できる『一括再計算』、加工に不要な要素を減らす『微小要素チェック』『スプライン』などさまざまな場面に対応した機能を多数搭載してます。

リアル3D

よりリアリティを追求した立体表示

2次元で作成した展開図を立体化することができ、回転・拡大・縮小で自由な方向から形状を確認することができます。また、ファイル管理からでも3D表示できます。

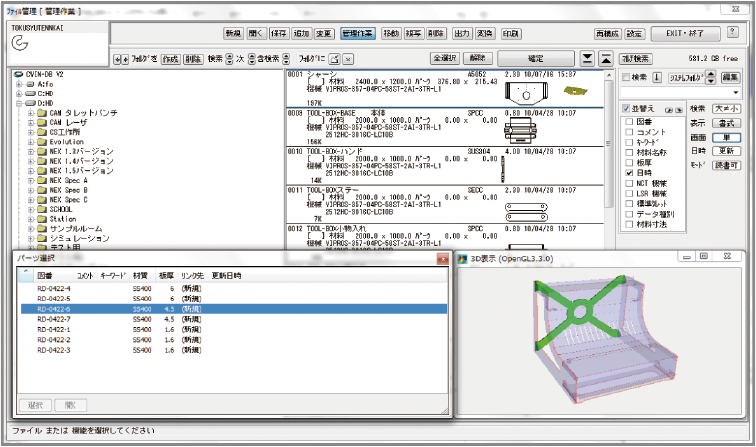

ファイル管理システム

扱いやすさが自慢のファイル管理です

○一元管理で簡単整理
CADMACではCAD/CAM/SIM/帳票など複数の情報をひとつのデータとして扱うことができます。また各データごとに2D/3Dのイメージ図や詳細一覧表示が可能で目的のデータを瞬時に確認できます。

○検索に無駄な時間をかけていませんか?
図番・コメントなどの項目別検索や一致検索・全フォルダ検索など、多種多様な検索・絞込みを実装しています。もちろん検索と並び替えを併用することも可能です。中・上級者の方向けにマクロ記述検索も搭載されてます。

○わかりやすいツリー構造でフォルダ管理
エクスプローラ風のツリー構造なので直感的に扱えます。
顧客別・製品別・共通部品の管理など社内運用に合わせたファイル管理を実現します。また組図データやネスティングデータなど専用フォルダにまとめて管理できます。

○見やすくカスタマイズできる
必要な情報を必要なだけ表示させるカスタマイズ機能を搭載しています。また文字サイズ・ウィンドウサイズもご使用の液晶画面に合わせて変更することができます。

外部入出力

汎用CADデータやNCプログラムなど外部入出力も充実です

汎用CADデータのDWG/DXFや絵のデータのBMP/JPEGなどさまざまなフォーマットに対応。またNCプログラムからCADデータも生成できます。

タレットパンチプレス加工

熟練された加工ノウハウを生かすグラフィカルパンチCAM

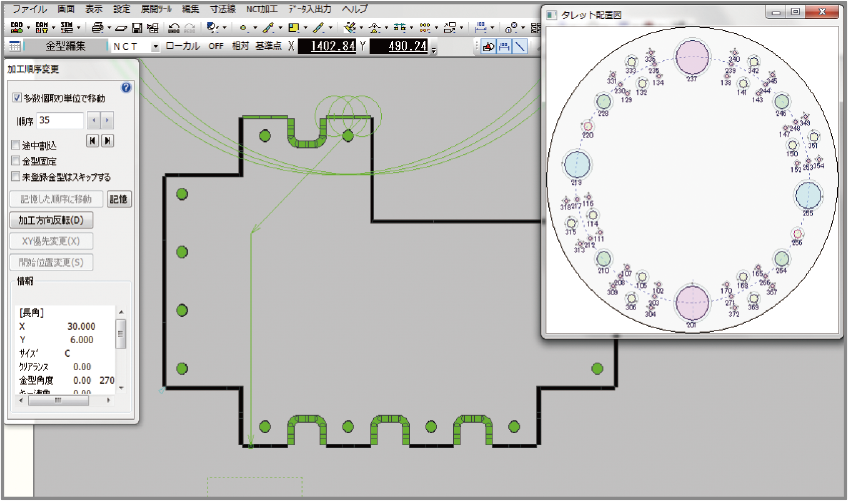

◎金型マスタ・タレット編集

所有金型(金型マスタ)・タレットレイアウト・使用金型など一覧表やレイアウト図で確認できます。

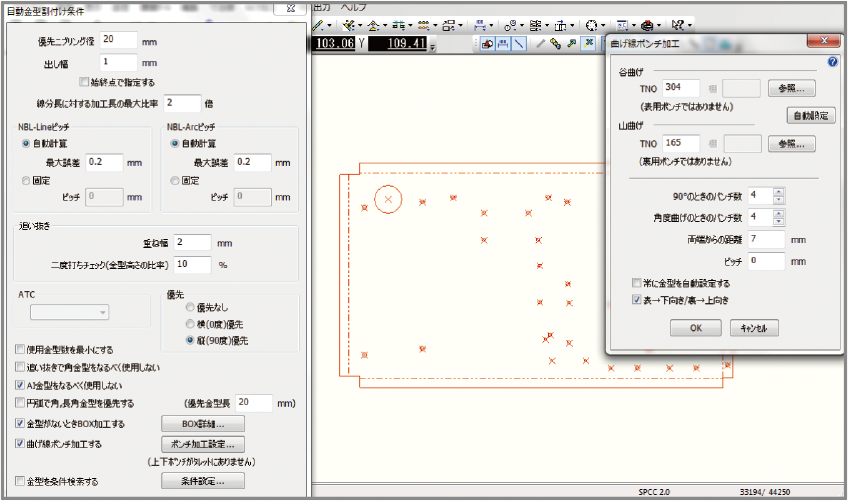

◎金型割付

CAD形状から判断して自動的に金型配置する『自動割付』やマニュアル操作の『1パンチ』『2点間割付』『個別割付、切り板専用機能『スケッチ材加工』など搭載してます。

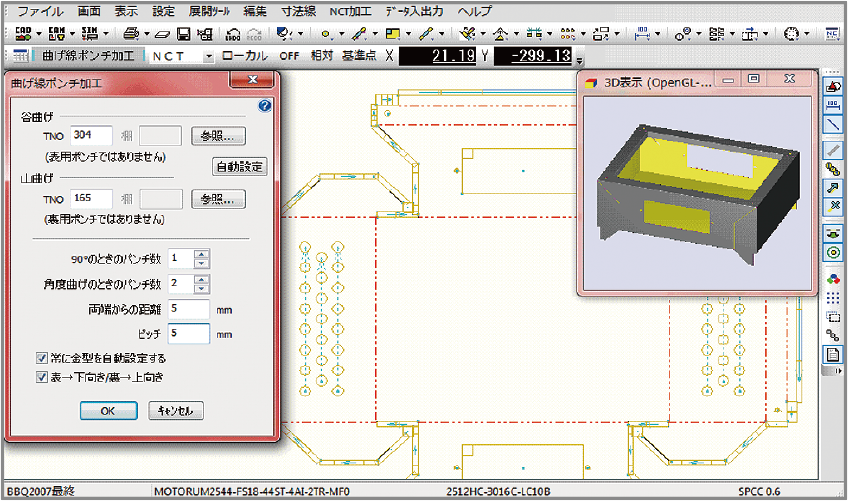

◎ポンチ加工

表ポンチ・裏ポンチを自動判別し曲げ線上にポンチを打つ機能やポンチ文字加工など搭載してます。

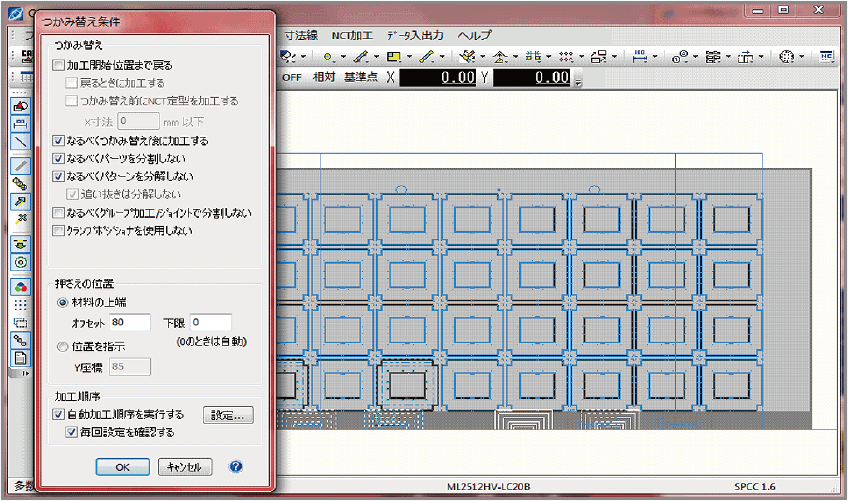

◎つかみ替え

数点のパラメータ指示することで、パーツ形成・デットゾーンを考慮したつかみ替え処理を自動的に行います。また手動モードで自由につかみ替え指示することもできます。

◎ジョイント

マウス操作または座標入力で位置を設定できます。禁止区間や警告区間、ジョイント金型に対応してます。

◎加工順序

加工順序は自動・手動タイプがあり、それぞれ使い分けたり組み合わせて順序を設定できます。また成形金型に対して自動的に回避することができます。

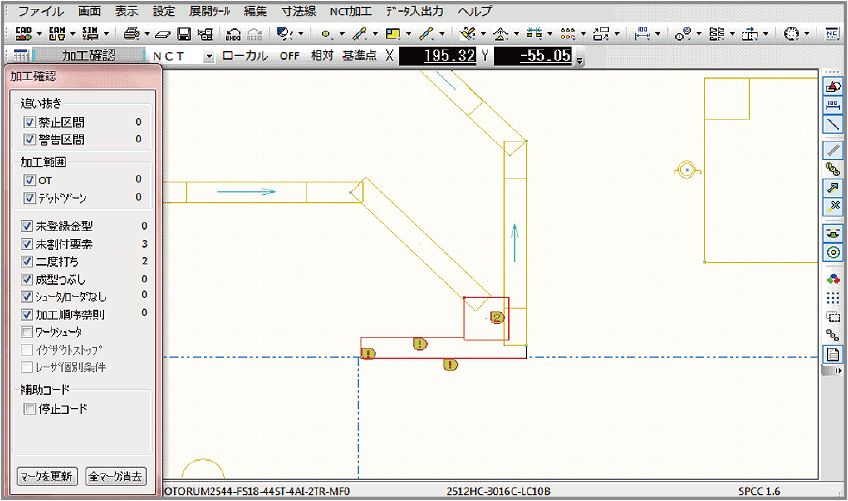

◎加工確認

加工中のエラーを未然に防ぐためのチェック機能です。追い抜き禁止区間・警告区間・オーバートラベル・デットゾーン・未割付要素・二度打ち・成形つぶし・シューター/ローダーなし・加工順禁則・ワークシューターなど金型割付に関する情報を一括確認できます。

レーザ加工

高度な加工ノウハウを忠実に再現するレーザCAM

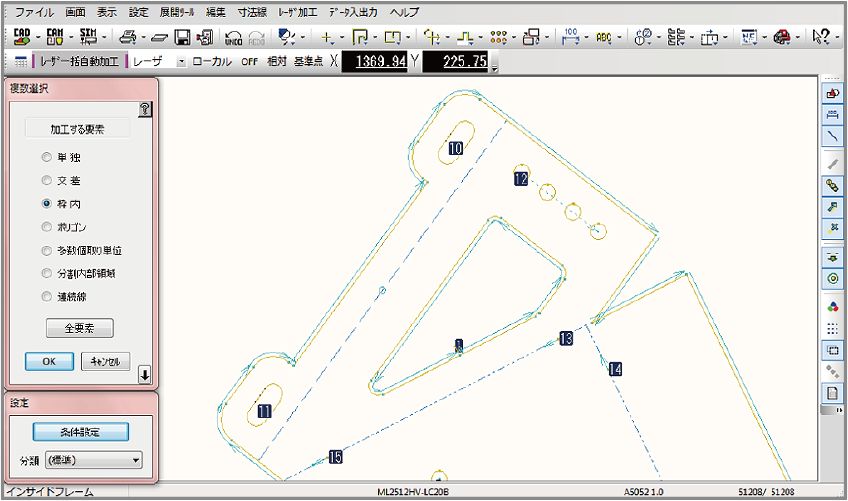

◎一括自動加工

加工機・材質・板厚別にレーザ割付・ジョイント・ケガキ・加工順などの一連の作業を一括自動処理できます。

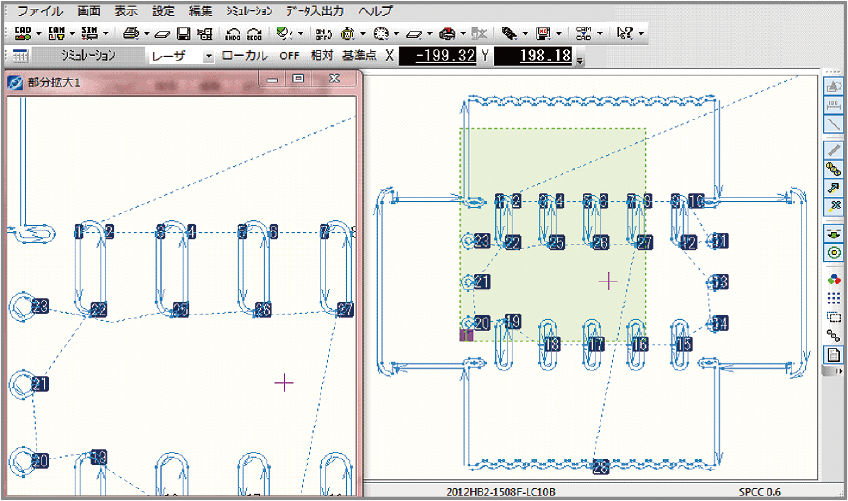

◎レーザ加工回避(自動)

レーザヘッドの移動軌跡が既に加工した形状の上を極力通過しないように、アプローチ位置の変更と回避点を自動作成する機能です。ネスティングデータや夜間運転用データなど無人運転に適した安全な加工を実現できます。

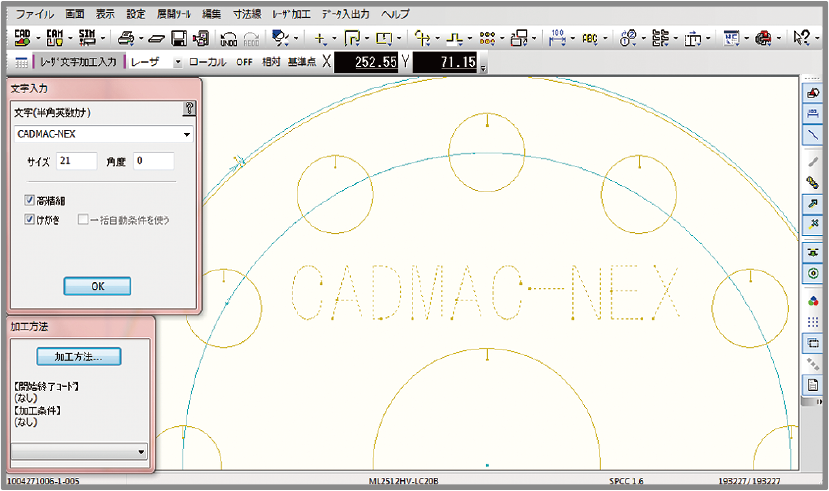

◎文字加工

文字ケガキ加工に便利な機能です。シンプルな字体と比較的きれいな高精細モードを選べます。

◎ジョイント

マウス操作または座標入力で位置を設定できます。
また『ピアス移動』では位置変更が複写が可能です。

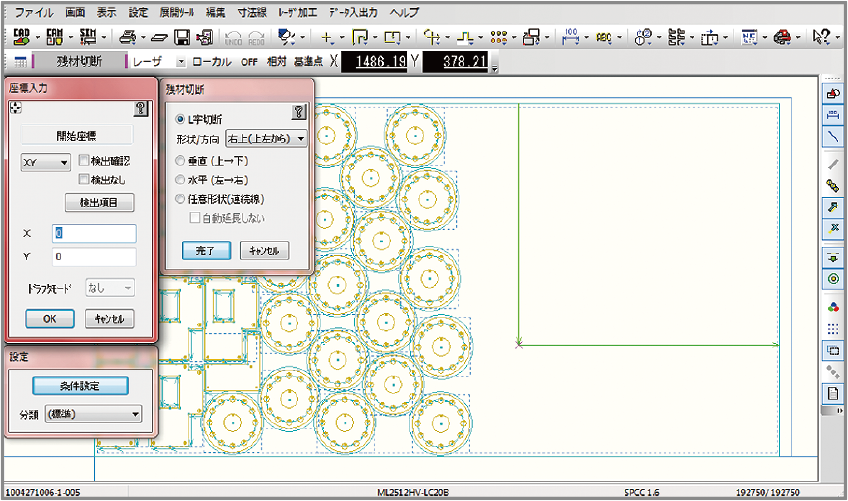

◎残材切断

ハイト制御を考慮した設定が可能で、安全な残材切断を実現します。

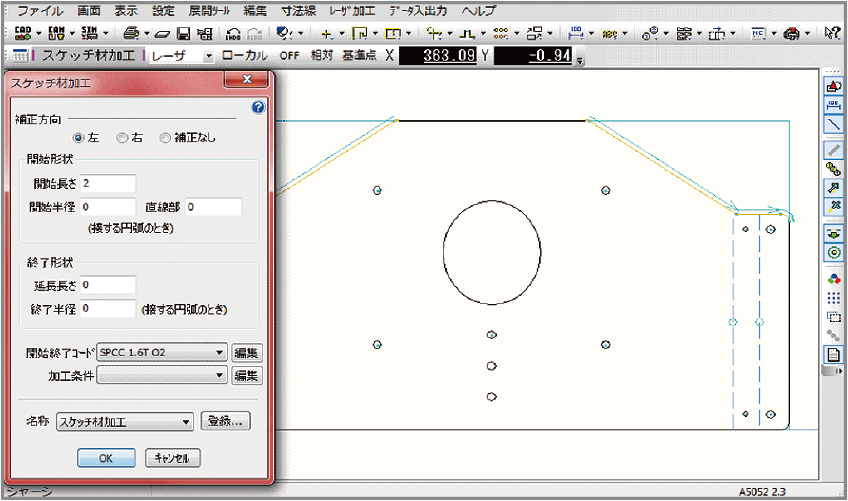

◎スケッチ材加エ

スケッチ材のコーナー部や切り欠き部のみにレーザ加工割付をする専用機能です。パーツ形状と材料寸法を自動判断してレーザ加工割付します。

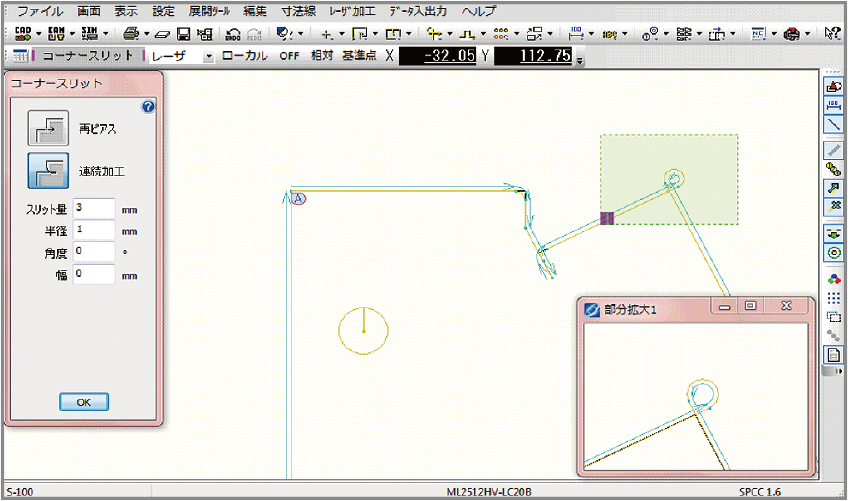

◎コーナー処理

CADデータを編集することなくレーザ加工のコーナー部にR面ループ処理・スイッチバック等の編集機能を搭載しています。加工機・材質・板厚・形状に合わせた自動処理が可能です。また、手動操作も容易に行えるのが特徴です。

ネスティング

+n ネスティングオプション

多品種、短納期を支援する高度なパーツ配置システムです。時間の掛かる板取作業を的確に効率よくCADMAC®-NEXのネスティングがサポートします。

搭載機能

  • ・パーツ配置~プロジェクト保存の一連動作を自動処理する全自動ネスティング
  • ・残材保存や残材ネスティングができる残材機能
  • ・回転・コピーやシート間編集など多彩なマニュアルパーツ編集搭載
  • ・ネスティング専用プロジェクト管理
  •

※「Spec-A」「Spec-B」「Spec-C」に導入することができます。

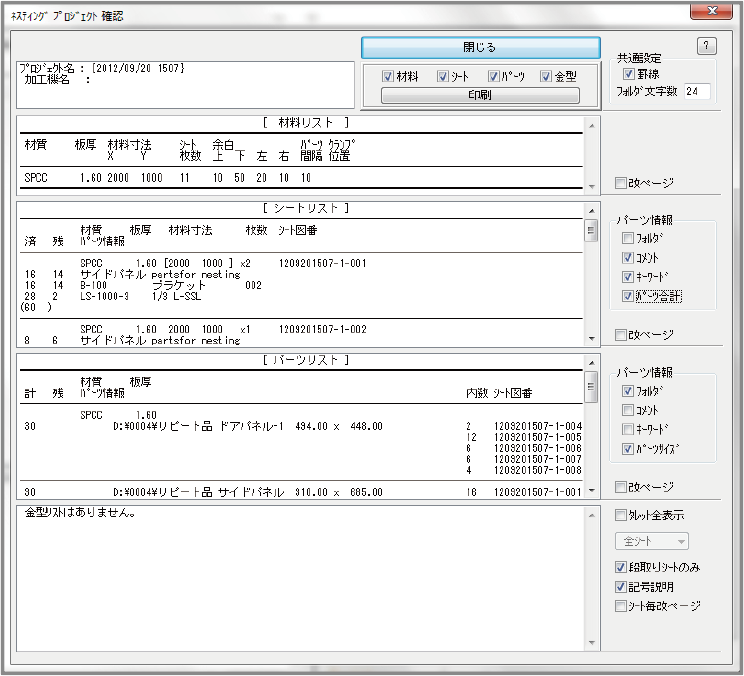

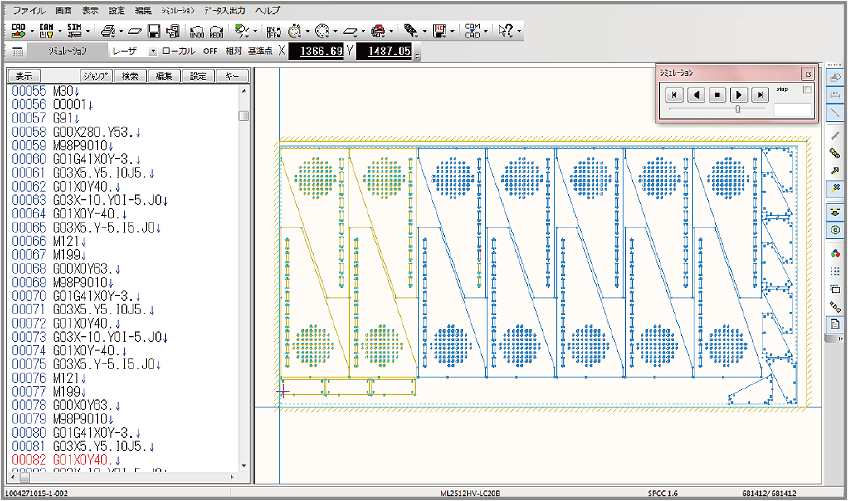

自由形状ネスティング

パーツを自動的に歩留りよく配置するネスティング機能

全自動ネスティングでは、パーツ配置・加工順・NC変換・保存までの一連の動作をすべて自動で行います。残材へのパーツ配置や常備パーツ設定などキメ細かな指定ができます。生産管理システム等の外部情報から図番や個数情報を受け取ってネスティングすることができます。

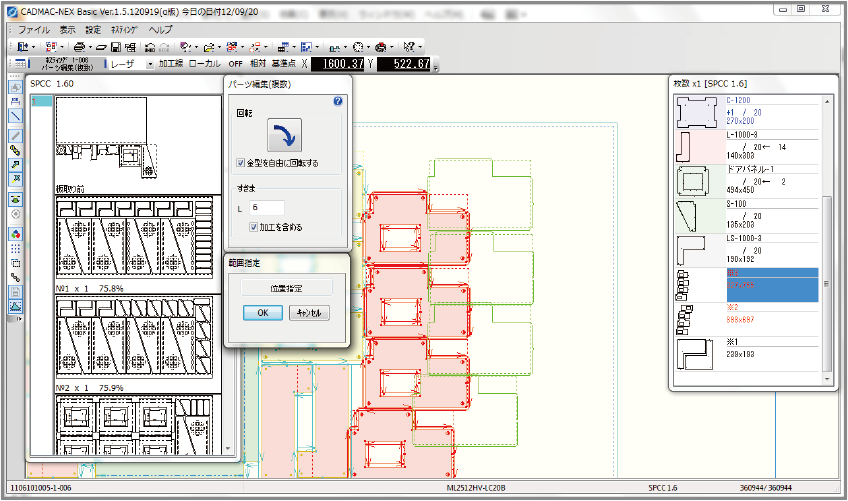

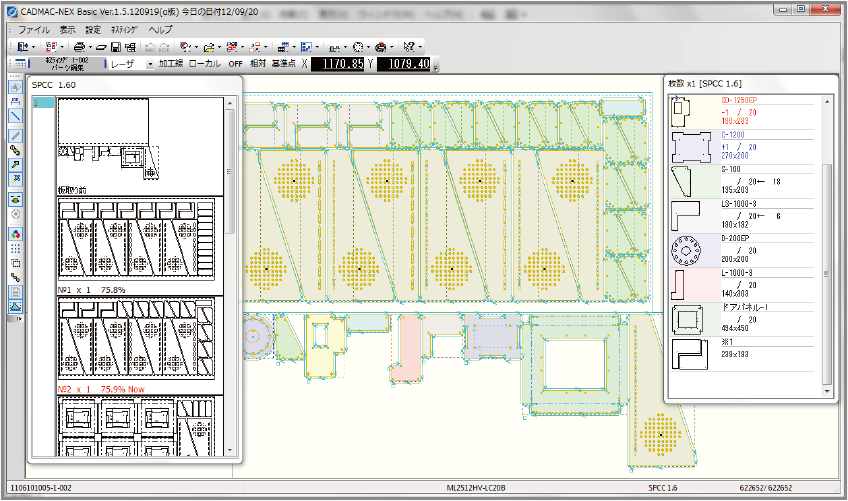

パーツ編集

ネスティング後のデータを自由に編集

マウス操作とキー操作で感覚的にパーツ移動・回転・複写などでき、配置作業がストレスなくできます。パーツのシート間移動や個数管理ができる自由度の高い編集コマンドです。さらに複数のパーツを同時に操作もできるので組合せパーツ編集も素早くできます。

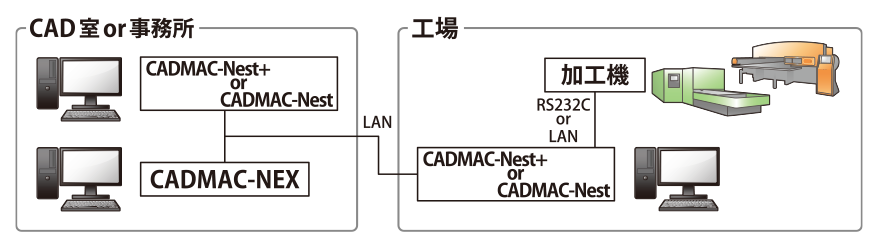

専用端末機

多品種、短納期を支援する高度なパーツ配置システムの専用機タイプです。CADMAC®-NEXとは別に独立したシステムです。工場内の加工機の側に設置したり、CADとCAM作業を分担させるといった運用が可能となります。

搭載機能

  • ・2D CAD(一本化CAD)搭載 ※ Nest+(プラス)のみ
  • ・外部参照ファイルを利用したワンタッチネスティング(レーザのみ)
  • ・CADMAC®-Evolutionのデータもそのまま使用可能
  • ・外部CADデータ(DXF/DWG)入力機能
  •

※導入後「Spec-AN」「Spec-BN」「Spec-CN」にアップグレードすることが可能です。

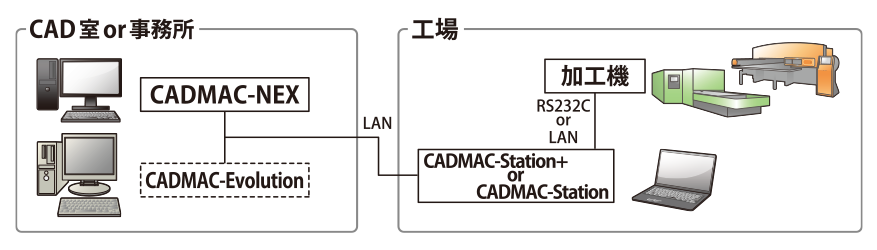

CADMAC®-NEXのファイル管理と連動したネットワーク現場端末機です。
CADMAC®-NEXとLANネットワークで接続することでリアルタイムにデータの把握、出力ができます。また、加工指示書の確認ができペーパーレスでの運営が可能です。

搭載機能

  • ・CADMAC®-NEXと同等のSIMを搭載 ※S+(プラス)のみ
  • ・作業効率アップのスケジュール機能
  • ・データ出力履歴
  • ・CADMAC®-Evolutionのファイル管理と接続可能
  • ・組図ビュアー搭載

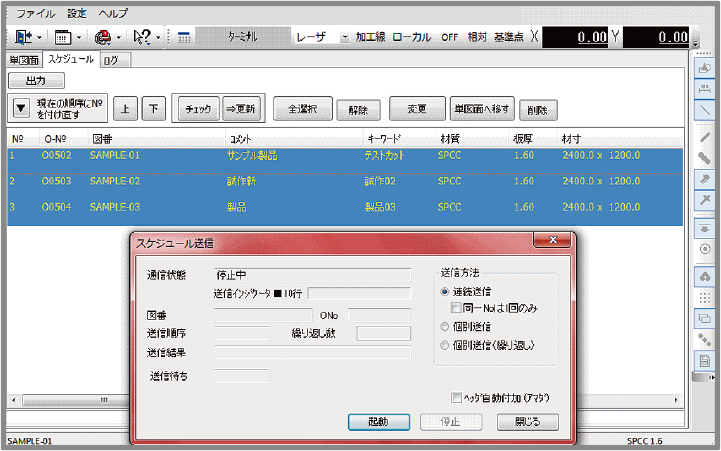

◎スケジュール

ファイル管理から複数のデータファイルを読込み、NCプログラムを加工機に送信できます。事務所でスケジュールを組み、それを現場端末で実行できます。

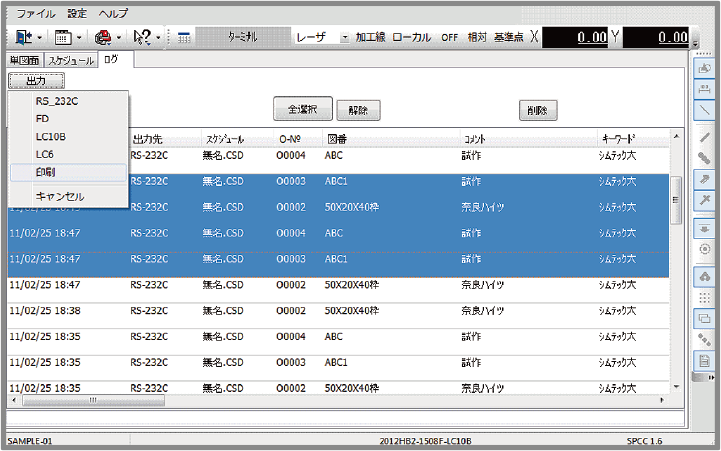

◎ログ

加工機にデータ出力した履歴です。その日の仕事や漏れの確認に便利です。また、ログ印刷ができます。

対応メーカー

タレットパンチプレス レーザ 複合機 その他
アマダ ファイバーレーザ/タッピングマシン対応
ムラタ ファイバーレーザ/NPS/ローダ対応
アンリツ
マザック
日清紡
トルンプ シートマスター対応
三菱電機 ファイバーレーザ/exバーコード対応
コマツ プラズマ/ガトリングプレスセンタ対応/ローダ対応
渋谷工業
新潟鉄工
松下電器
コマツNTC
新日本工機
小池酸素 ガス溶断対応

*機種により対応していない場合があります。

動作環境

対応OS Windows10 Pro 32bit or 64bit / Windows8 Pro 32bit or 64bit / Windows7 HomePremium以上 32bit or 64bit
Windows XP Professional Service Pack 3/ Windows Vista Business Service Pack 1以上
プロセッサ(CPU) Intel Pentium 4(ペンティアム フォー)/ Intel Core2 Duo(インテルコアツー)
Intel Core i3(インテルコアアイスリー) / Intel Core i5(インテルコアアイファイブ)
Intel Core i7(インテルコアアイセブン)(例:Intel Core i7 8700)
メモリー(RAM) 4GB以上
ハードディスク(HDD) 80GB以上
ディスプレイ

横1,280ピクセル以上 縦1,024ピクセル以上の解像度

板金用CAD/CAMのスタンダードスペック
グラフィックボード NVIDIAR GeForce8500以上 (例:ELSE GD1050-4GERST)
ドライブ CD-ROM以上の光学ドライブ(インストール時必要)
その他 USB1.1 / 2.0 / 3.0 (プロテクトユニット接続に必要)
