MACsheet G4

MACsheet G4とは

パイプ、アングル等のモデリングができる板金用3D CADソフトウェアです。

鋼材のモデリングだけでなく、板金部品等、トータルでモデリングも可能です。

MACsheet-ISTとCAD-Linkし、板金展開データを転送することも可能です。

こんなことで困っていませんか?

鋼材のモデリングがしたい!

専用コマンドを使用し、簡単にフレームモデリングが実施できます。
角、丸パイプやH鋼、C鋼などライブラリも充実しています。

切断指示書を作成したい!

G4で作成したフレームモデリングから自動で切断指示書の作成が可能です。

機能紹介

チューブモデリング機能

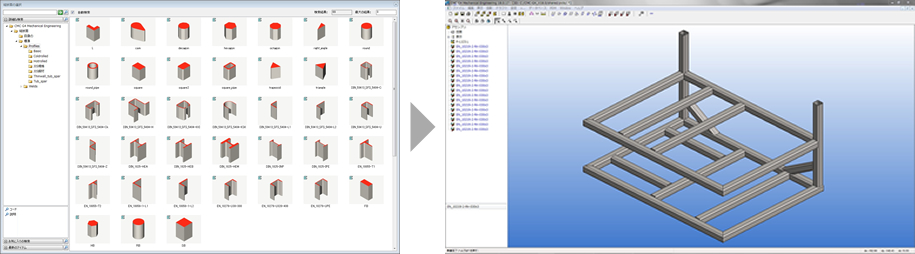

チューブライブラリより選択した形状パターンを指定するだけで、簡単にフレームモデルが作成できます。

簡単にフレームモデルが作成

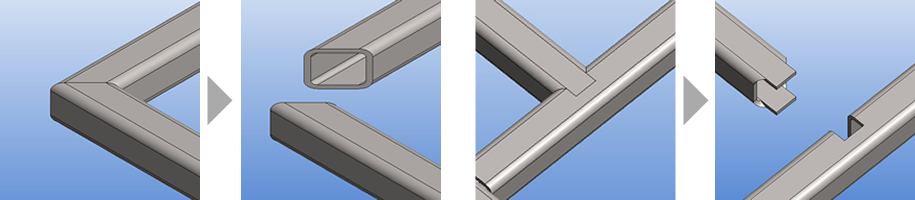

チューブの接続箇所も、パターン処理はもちろん、モデリング次第でさまざまな形状にも処理可能。

さまざまな形状にも処理可

フレーム切断指示書を自動作成

フレームモデルを作成することで、簡易形状、規格、切断寸法、数量、切断角度などの指示書が自動で作成されます。

フレーム切断指示書

フレームと板金部品を同一画面で同時作成

同一画面でフレーム、板金部品、機械部品の作成、組立、干渉チェックの実施が可能です。

簡単操作でモデリング

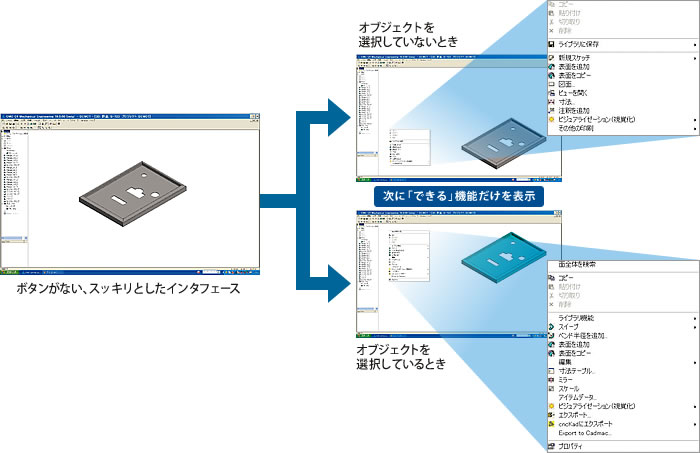

従来は画面いっぱいに配置されていた操作ボタンをマウスの右クリックに集約。
スッキリしたインタフェースと快適な操作性を実現しました。

モデリング(板金)機能

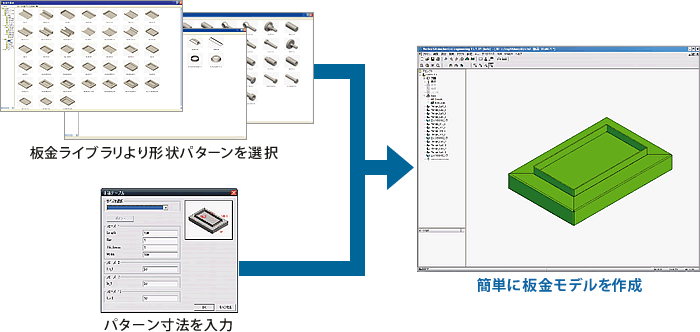

板金ライブラリより選択した形状パターン指定とパターン寸法を入力するだけで、簡単に板金モデルが作成できます。

3方向R板金モデリング機能

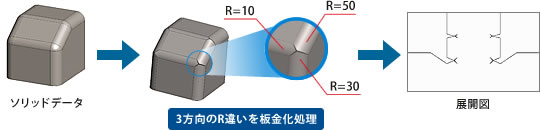

従来のCADシステムでは困難だったRの異なるコーナ処理を可能としました。

2D図面を自動作成

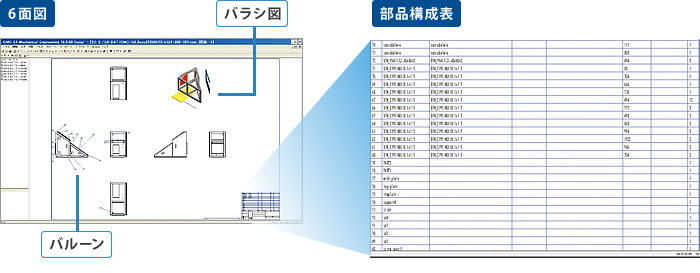

3面図~6面図、部品構成表、バルーン、バラシ図などを簡単に作成できます。
